欧美乱码伦视频免费,久草香蕉在线视频,久久精品伊人网,成人免费观看www在线,在线免费亚洲,最新国产成人综合在线观看,国产最新在线视频

氟橡膠被稱為“橡膠之王”，是一種含氟高分子彈性體，具有優(yōu)異的耐介質(zhì)性能、耐高溫性能、耐酸堿性能和耐高真空性能，但耐低溫性能較差，應(yīng)用受到限制。

若將氟橡膠與氟硅橡膠并用，制備氟橡膠/氟硅橡膠并用膠，性能會產(chǎn)生什么影響呢？

氟硅橡膠是一種側(cè)鏈含有氟原子的硅橡膠，其主鏈為硅氧鍵，分子鏈柔順性好，耐低溫性能優(yōu)異。氟硅橡膠中含有一定量不飽和鍵，可以采用過氧化物硫化體系進行硫化。

氟橡膠的硫化溫度和硫化時間與氟硅橡膠大致相同，兩者可以實現(xiàn)共硫化，因此這兩種橡膠并用在理論上具有可行性。

中國兵器工業(yè)集團第五三研究所選取如下材料，進行了實驗

氟橡膠，牌號PL958，比利時蘇威公司產(chǎn)品；

氟硅橡膠，牌號AFS-R-1003，深圳冠恒新材料科技有限公司產(chǎn)品；

硅橡膠，牌號110-2，中昊晨光化工研究院產(chǎn)品；

??

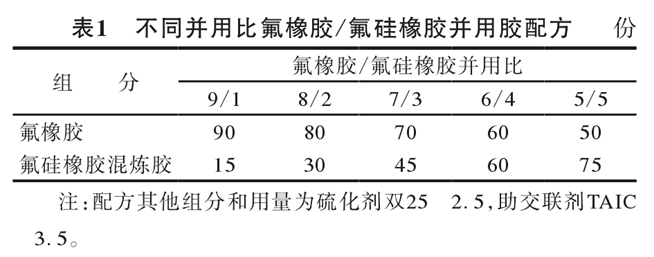

物理性能對比

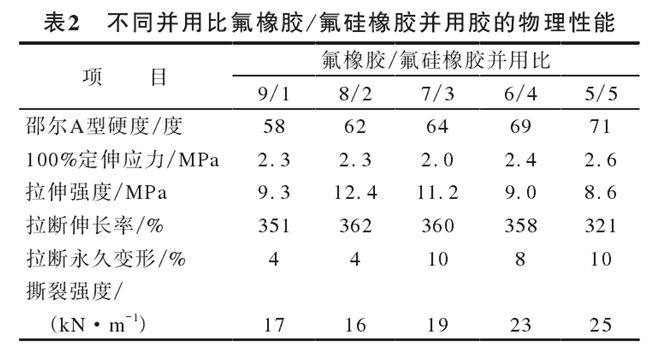

不同并用比氟橡膠/氟硅橡膠并用膠的物理性能如表2所示

?從表2可以看出，當氟橡膠/氟硅橡膠并用比為8/2時，并用膠的物理性能較好，這是由于該并用比下，氟橡膠與氟硅橡膠形成相互分散較好的海-島結(jié)構(gòu)，而氟硅橡膠的比例相對增大或減小均會使兩相相容性變差。

耐介質(zhì)性能和脆性溫度

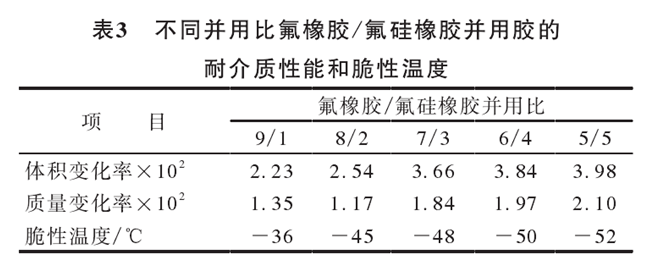

體積（質(zhì)量）變化率是試樣在介質(zhì)中處理前后體積（質(zhì)量）的變化率，其值越小，試樣的耐介質(zhì)性能越好，反之越差。不同并用比氟橡膠/氟硅橡膠并用膠的耐介質(zhì)性能和脆性溫度如表3所示。

?從表3可以看出：隨著氟硅橡膠用量增大，并用膠的耐介質(zhì)性能略有下降，耐低溫性能明顯提高；普通氟橡膠的脆性溫度僅為－20?℃左右，當氟橡膠/氟硅橡膠并用比為5/5和8/2時，并用膠的脆性溫度分別可達

－52和－45?℃，耐低溫性能大幅提高；氟硅橡膠提高并用膠耐低溫性能的同時并未使其耐介質(zhì)性能大幅降低，即便氟橡膠/氟硅橡膠并用比為5/5，并用膠仍具有優(yōu)異的耐介質(zhì)性能。

SEM分析

選取氟橡膠/氟硅橡膠并用比為8/2和5/5的并用膠進行斷面微觀形態(tài)分析

當氟橡膠/氟硅橡膠并用比為8/2時，并用膠形成了均勻的相態(tài)結(jié)構(gòu)，未出現(xiàn)明顯分層，說明兩種膠實現(xiàn)了共硫化，宏觀表現(xiàn)出優(yōu)異的物理性能；當氟橡膠/氟硅橡膠并用比為5/5時，并用膠出現(xiàn)明顯的中空區(qū)域，受力時會產(chǎn)生裂紋使其性能明顯降低，這表明兩種膠難以混合均勻，不能形成分散均勻的海-島或者海-海結(jié)構(gòu)。

結(jié)論

（1）隨著氟硅橡膠用量增大，并用膠的脆性溫度降低，耐低溫性能明顯提高。

（2）當氟橡膠/氟硅橡膠并用比為8/2時，并用膠的微觀結(jié)構(gòu)未出現(xiàn)明顯分層現(xiàn)象，物理性能較好。

?
